تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Questt
إصدار الشهادات: ISO
رقم الموديل: QA-F3000H
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: صناديق خشبية
وقت التسليم: 30-53 يومًا
شروط الدفع: T / T ، ويسترن يونيون ، L / C.
القدرة على العرض: 530 مجموعة كل عام
الليزر: |
نقل الألياف |
قوة الليزر: |
3 كيلو واط |
تطبيق: |
تبريد الكسوة |
تبريد: |
نظام تبريد الماء |
أتمتة: |
بذراع آلية |
نظام التشغيل: |
التغذية التلقائية |
الليزر: |
نقل الألياف |
قوة الليزر: |
3 كيلو واط |
تطبيق: |
تبريد الكسوة |
تبريد: |
نظام تبريد الماء |
أتمتة: |
بذراع آلية |
نظام التشغيل: |
التغذية التلقائية |

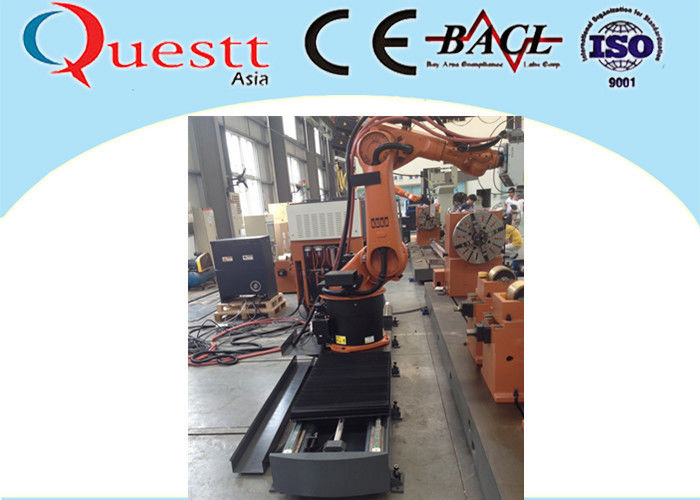

3KW الألياف الليزر نظام آلة الكسوة لتبريد مروحة عمود الدوران العفن
وصف
الكسوة بالليزر هي تقنية جديدة لتعديل السطح.إنه من خلال سطح مادة الكسوة المضافة ، واستخدام كثافة الطاقة العالية لشعاع الليزر على سطح طبقة المادة الأساسية مع طريقة الصهر وفي تكوين السطح الأساسي وتركيبته المعدنية تضيف طبقة الكسوة المادية.
جميع الأجزاء مرتبة في الغطاء الواقي.تأتي صمامات المحرك من نظام التغذية الاهتزازية والتخزين واحدًا تلو الآخر على الناقل لنظام الالتقاط.ثم يقوم نظام الالتقاط بإمساك أحد صمامات المحرك بمنطقة منضدة الكسوة ، ويقوم المثبت بتثبيت صمام المحرك وتدويره ، وفي نفس الوقت يقوم نظام إرسال المسحوق بإخراج المسحوق ويخرج الليزر للقيام بعملية التكسية.بعد الانتهاء من الكسوة ، تفقد الوحدة الظرف ويسقط الصمام إلى الخزان.
تطبيقات نموذجية
قوالب السيارات وآلات التعدين وآلات الفحم وآلات البتروكيماويات ومجموعات المولدات وآلات مطحنة الدرفلة وأجزاء ميكانيكية كبيرة أخرى.
تحديد
| بند | معامل |
| الليزر | نقل الألياف |
| نطاق انتاج الطاقة | 2-6 كيلو واط |
| استقرار الطاقة | ± 2٪ |
| معدل التحويل الكهروضوئي | ≥ 40٪ |
| الطول الموجي بالليزر | 980 نانومتر ± 10 نانومتر |
| خرج الطول الموجي | CW |
| مساهمة الجهد | 380V 3 مراحل خمسة أسلاك @ 50 هرتز |
إن وحدة تغذية المسحوق من نوع HGSF-2A هي عن طريق علبة تغذية المسحوق الكمي بالغاز الحامل الذي ينقل مغذي المسحوق.إمكانية تكرار ارتفاع تغذية المسحوق بنسبة ± 2٪ ، وهي قادرة على تقديم مجموعة متنوعة من أحجام الجسيمات لتلبية مسحوق سبيكة الكسوة العامة المحلي.
| واجهة الألياف | LLK | |
| مسافة الموازاة | 100 | مم |
| التركيز المسافة | 300 | مم |
| الطول الموجي | 940-1080 | نانومتر |
| أقصى معدل | 97 | ٪ |
| ستارة غاز (برهان) | نعم | |
| فوهة تغذية المسحوق | اقناع 8 | IWS |
| نوع إرسال المسحوق | حلقي متراكز | |
| مسحوق إرسال الدافع | حمل الغاز | |
| نظام التبريد | تبريد الماء | |
| حجم الجسيمات | 20-90 | ام |
| سرعة إرسال المسحوق | 2-50 | ز / دقيقة |
| إرسال مسحوق | 1-2.5 | مم |
| مسافة العمل | 13-25 ملم |
طاولة دوارة أفقية و 2D إمالة تهزهز
| أغراض | تحديد |
| 1 ، روبوت المحور الخطي | |
| نطاق الشريحة الخطية للروبوت | 2500 مم |
| سرعة الانزلاق الخطي للروبوت | 0-5000 مم / دقيقة |
| آلية نقل خطية للروبوت | رف وترس |
| محرك المحور الخطي للروبوت والسائق | محرك وسائق KUKA Servo |
| 2 ، تدوير المحور ، T worktable و Tailstock | |
| وضع مربع رأس المحور الدوار | أفقي |
| تحميل أفقي دوار | 5T (تحميل دبابيس تشاك) ، 20T (تحميل الأسطوانة) |
| الحمل الدوراني العمودي | 1 ت |
| ارتفاع مركز مربع المحور الدوار | 1000 مم |
| محور دوار تشاك ونصائح | Φ630mm 4-Jaw ظرف ، رؤوس مزدوجة قياسية |
| سرعة دوران المحور الدوار |
0-15 دورة في الدقيقة ، أدخل برنامج الروبوت ، قابل للتعديل بشكل مستمر |
| حجم منضدة الآلة | 9500 * 1200 مم ، الجدول عبارة عن صب متكامل |
| Tailstock ونصائح | الأطراف تفتق = 60 ، التمدد الميكانيكي 200 مم |
| أطراف الأكمام قطر | Φ200 ملم |
| أسطوانة | 2 قطعة ، الأسطوانة سطح النحاس |
| محرك المحور الدوار والسائق | محرك وسائق KUKA Servo |
| 3 ، محور تدوير صغير ، منضدة T و Tailstock | |
| وضع مربع رأس المحور الدوار | الرأسي والأفقي |
| تحميل أفقي دوار | 2 ت |
| ارتفاع مركز مربع المحور الدوار | 760 ملم |
| محور دوار تشاك ونصائح | Φ500mm 3-Jaw chuck ، رؤوس مزدوجة قياسية |
| سرعة دوران المحور الدوار |
0-100 دورة في الدقيقة ، أدخل برنامج الروبوت ، قابل للتعديل بشكل مستمر |
| Tailstock ونصائح | الأطراف تفتق = 60 ، التمدد الميكانيكي 200 مم |
| أطراف الأكمام قطر | Φ200 ملم |
| أسطوانة | 2 قطعة ، الأسطوانة سطح النحاس |
| 4،2D إمالة تهزهز | |
| محور الحركة | قلب ، دوار ، حيث يستخدم المحور الدوار محرك ومحرك مؤازر KUKA |
| قطر اللوحة الأمامية | Φ500 مم |
| قطر تشاك | Φ315mm ، تمركز ذاتي ثلاثي الفك |
| زاوية التقليب | 0-90º |
إعدادات
| لا | اسم | نموذج | كمية | ملاحظة |
| 1 | جهاز الليزر | LDF4000-60 | 1 | |
| 3 | رأس الليزر | 1 | ||
| 4 | نظام إرسال المسحوق | 1 | ||
| 5 | منضدة دوارة | 1 | ||
| 6 | جهاز مناور | 1 | ||
| 7 | إنسان آلي | KR60-3 | 1 | |
| 8 | وحدة التحكم الرئيسية | 1 | ||
| 9 | تحكم الروبوت | 1 | ||
| 10 | نظام امتصاص السخام | 1 |
عينة
التعليمات
1 س: ما هو الضمان لآلة الكسوة بالليزر؟
ج: الضمان هو سنتان ، لكننا نقدم خدمة ما بعد البيع مدى الحياة.
2 س: ما هو مصطلح الدفع الخاص بك؟
ج: T / T ، L / C ، Westen Union ، إلخ.
3 س: ما هي خدمة ما بعد البيع الخاصة بك؟
ج: يمكن للمهندسين تقديم خدمات خارجية ويمكننا أيضًا تقديم خدمة عبر الإنترنت ، باستخدام أدوات الدردشة عبر الإنترنت مثل Whatsapp للتحدث مع العملاء مباشرة لجميع الأسئلة.
4 س: كيف هي جودة الجهاز؟
ج: ألمانيا عالية تكنولوي ذات نوعية جيدة.
5 س: كيف يتم تشغيل الجهاز؟
ج: نحن نقدم دليل التشغيل ومقاطع الفيديو ، ونوضح لك كيفية تشغيل الجهاز.
يمكننا أيضًا إرسال مهندسين إلى المصنع الخاص بك للتدريب.أو يمكنك إرسال عامل للحصول على تدريب في مصنعنا مباشرة.
