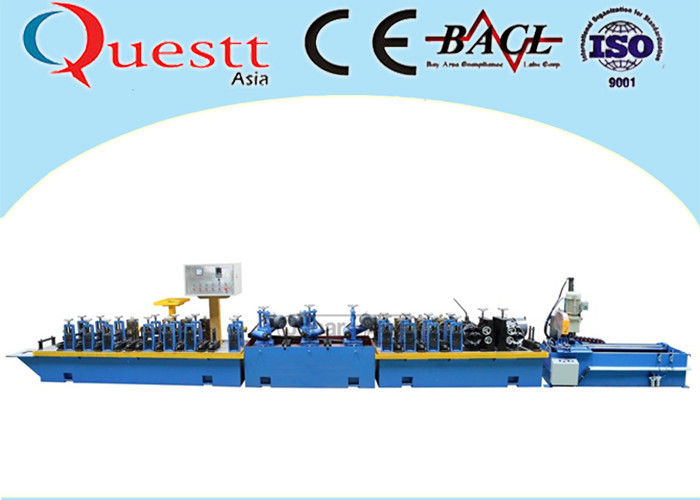

1KW ألياف الليزر أنبوب ماكينة تركيب قوالب الأنابيب مع نظام التحكم PLC

نظام صنع الأنابيب مع لحام ألياف الليزر 1KW بعد الانحناء

يتكون النظام من

1. آلة صنع الأنابيب

2. 1KW آلة لحام الألياف

3. تركيبات قالب الأنابيب

تخصيص

5. نطاق الأنابيب 9 ​​～ Φ50.8mm ، سمك 0.2-1.0mm

6. مدى سرعة تحريك الأنابيب: ≤12M / min

7. محرك القيادة (محرك Siemens ، التحكم في التردد) 7.5kw.الجهد: 3 فاز 400 فولت 50 هرتز

إعدادات

أ. آلة صنع الأنابيب

1. آلة تصنيع الأنابيب لديها إطار تحميل الملف المزدوج ، قطر الملف Ф350-Ф550mm ، قدرة التحميل 1.5T.

2. مرحلة التشكيل:

(1) دليل التغذية مجموعتان: عن طريق جهاز التغذية وثلاثة أجهزة تسوية الأسطوانة للتغذية.1 مجموعة

(2) حوامل عمودية ، 7 مجموعات.يستخدم المحور الرئيسي 40Cr ، مع إخماد درجة حرارة عالية ، وطحن دقيق ، ومنع الصدأ.يستخدم أصحاب المواد HT200.

(3) قطر ماكينة تصنيع الأنابيب من المحاور الرأسية 40 مم ، قطر المحاور الأفقية 25 مم ، محاور الاستقامة φ30.

(4) حامل نوع أفقي ، 8 مجموعات.يستخدم المحور الرئيسي 40Cr ، مع إخماد درجة حرارة عالية ، وطحن دقيق ، ومنع الصدأ.يستخدم الحاملون HT200 materi (4) نظام محرك صندوق التروس الحلزوني ، مجموعة واحدة ؛

(5) أساسي ، مجموعة واحدة

(6) 212 عمود محرك عالمي متصل للسيارات.

نظام لحام ألياف الليزر B 1KW 1 مجموعة

1. 1KW نظام ألياف الليزر من Raycus China

2. نظام تبريد خاص بليزر الألياف

3. رأس اللحام بالليزر من شركة LaserMeck الأمريكية

4. نظام حماية غاز اللحام بالليزر

5. جهاز تحكم لحام خاص وصناعة الكمبيوتر

6. نظام التحكم PLC

7. رأس اللحام بالليزر لأعلى ولأسفل منضدة العمل

8. خزانة تحكم خاصة

جيم معدات الطحن

(1) رأس الطحن ، 3 مجموعات ؛قوة المحرك 3kw

(2) حامل أفقي ، مجموعتان

(3) أساسي ، مجموعة واحدة.

د. آلة التحجيم والاستقامة

(1) حوامل عمودية ، 4 مجموعات ؛(2) حاملات نوع أفقي ، 4 مجموعات ؛

(3) رأس التسوية ، مجموعتان ؛ (4) نظام محرك صندوق التروس الحلزوني ، 1 مجموعة ؛

(5) محرك بشكل رئيسي

E. نظام القطع الآلي

(1) شفرة قطع دائرة منشار معدني.

F. الإطار النهائي ، 1 مجموعة.

نظام التحكم الكهربائي

(1) نظام التحكم الكهربائي لآلة الأنابيب ، مجموعة واحدة ؛(2) زر الإيقاف ؛

(3) مع نظام التحكم في تحويل التردد

H. الترتيب للآلات

V: أفقي H: عمودي Q: رؤوس جلخ TH1 ، TH2: إطار استقامة

الجهاز الزائد
